一、应用背景

随着能源短缺日益严重，世界各国开始聚焦海洋能源，致力于海上石油的开采，建立了海上采油平台。随着开发技术的发展，海上平台的功能越来越全面，随着用电设备的增加，用电量越来越大。加上供电系统中会存在陆上电网独立供电、发电机独立供电、两种电源同时供电等多种运行工况，对复杂电网的电能质量治理提出了更高要求。

二、行业痛点

海上采油平台远离陆地，输电距离远，线路无功大，电压降低严重。平台独立的发电系统电网容量小，非线性负载多，谐波、电压波动问题对电网的影响更严重。各种工况之间切换过程不稳定，更容易引发电网系统故障，造成不少经济损失。

海上采油平台孤悬于陆地之外，潮湿的环境，高盐雾、高腐蚀特性的海水，都是对电力电子设备的考验，会造成故障率高、寿命缩短的问题。

三、bandao sports海上采油平台“用好电”解决方案

针对海上采油平台的电能质量问题和用电环境，bandao sports推出了专业有效的解决方案。

1.发电用电 切换无忧

系统中有接入陆上电网，也配有发电机供电，存在多种供电工况，根据不同工况进行分析，在35kV母线接入点会存在用电或发电两种情况，用电状态下母线系统作为负载，被电网考核功率因数，此时SVG需要运行在恒考核点功率因数模式；发电状态下母线系统作为发电端为减少发电机的容性无功功率输出，提高发电机的利用率，此时SVG需要运行在恒考核点无功功率模式。

针对此需求，bandao sports专项功能开发，可实现用电和发电情况下的自动判断与无缝切换。

2.远程就地 自由转换

海上平台控制系统复杂，需要满足Modbus-RTU、Profibus-DP等多种控制系统的通信协议要求，实现远程控制。实现远程控制的同时需要具备就地控制的功能，此时就会出现两种控制方式的切换，常规切换方式是停机切换，平台系统运行中需要SVG设备的持续保障，提出在运行过程中实现控制方式切换。

为方便用户操作和状态平稳切换，提供一种切换方案，在远程控制切换到就地控制过程中，先由远程控制切换到中间暂态，设备运行状态可以保持不变；就地操作人员根据需要设定好运行模式和目标值后，由中间暂态切换到就地模式。通过此过程切换，SVG设备持续保持运行状态，减少对电网的冲击同时可以实现远程和就地的切换控制。

3.高功率密度 高防护等级

海上平台应用的SVG设备需要进行高防护、高防腐特殊处理，线路板采用三防漆涂敷工艺，避免潮湿环境影响，必要时采用灌胶工艺，将器件进行全密封，推荐使用空调制冷密闭舱型。空间布局有限，采用bandao sports高功率密度设计机型，整体体积小，节省海上平台使用空间。

4.稳定运行 安静可靠

海上平台噪声指标要求高，有的设备间与控制室或休息室较近，对于设备运行噪声要求保证在临近休息室噪声65dB以下，SVG设备进行柜体降噪、变频控制低噪风机、柜体增加胶垫等综合措施消除噪声污染，通过各项措施共同保障设备的可靠稳定运行。

bandao sports提供的海上平台SVG解决方案，采用高比例新能源电力系统电能净化关键控制技术、高效换热技术，防护等级高，可完美适应海上严苛环境，拥有25000+个应用案例，其关键技术2021年获得国家科技进步二等奖，凭借着领先的控制技术与优异可靠的性能，该产品已成为海上油气平台电力供应的最优选择。

四、应用案例

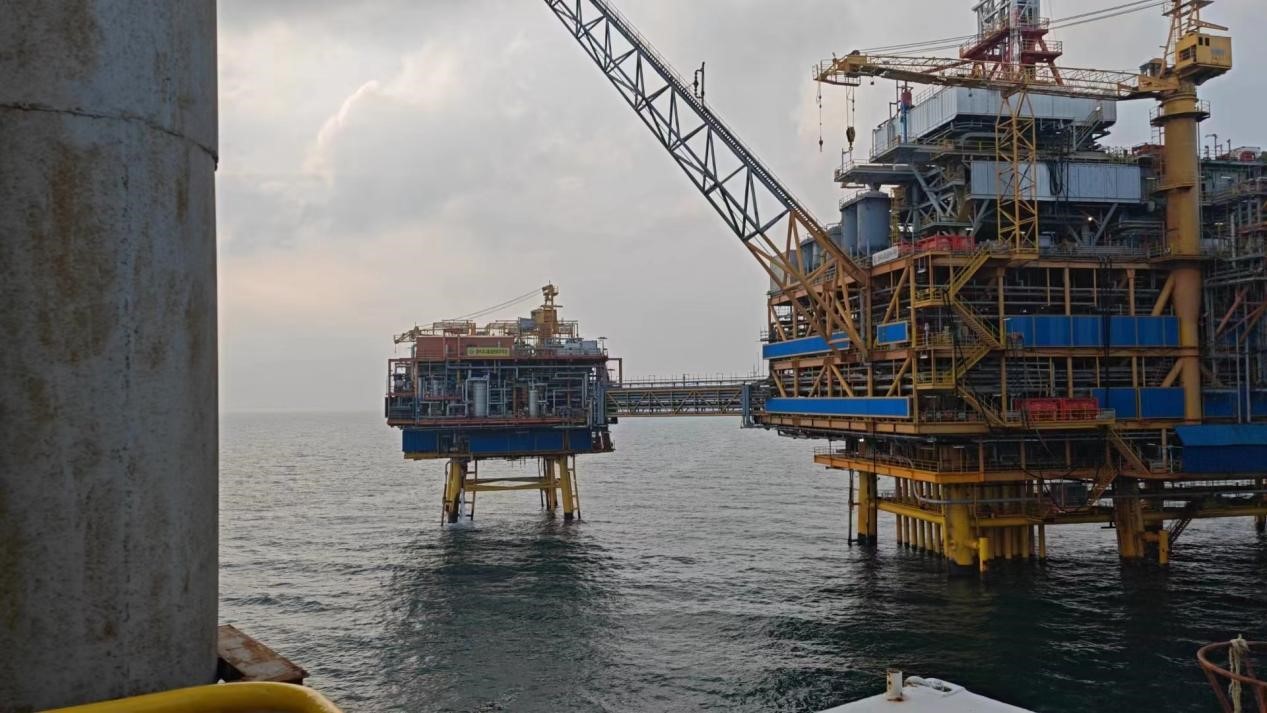

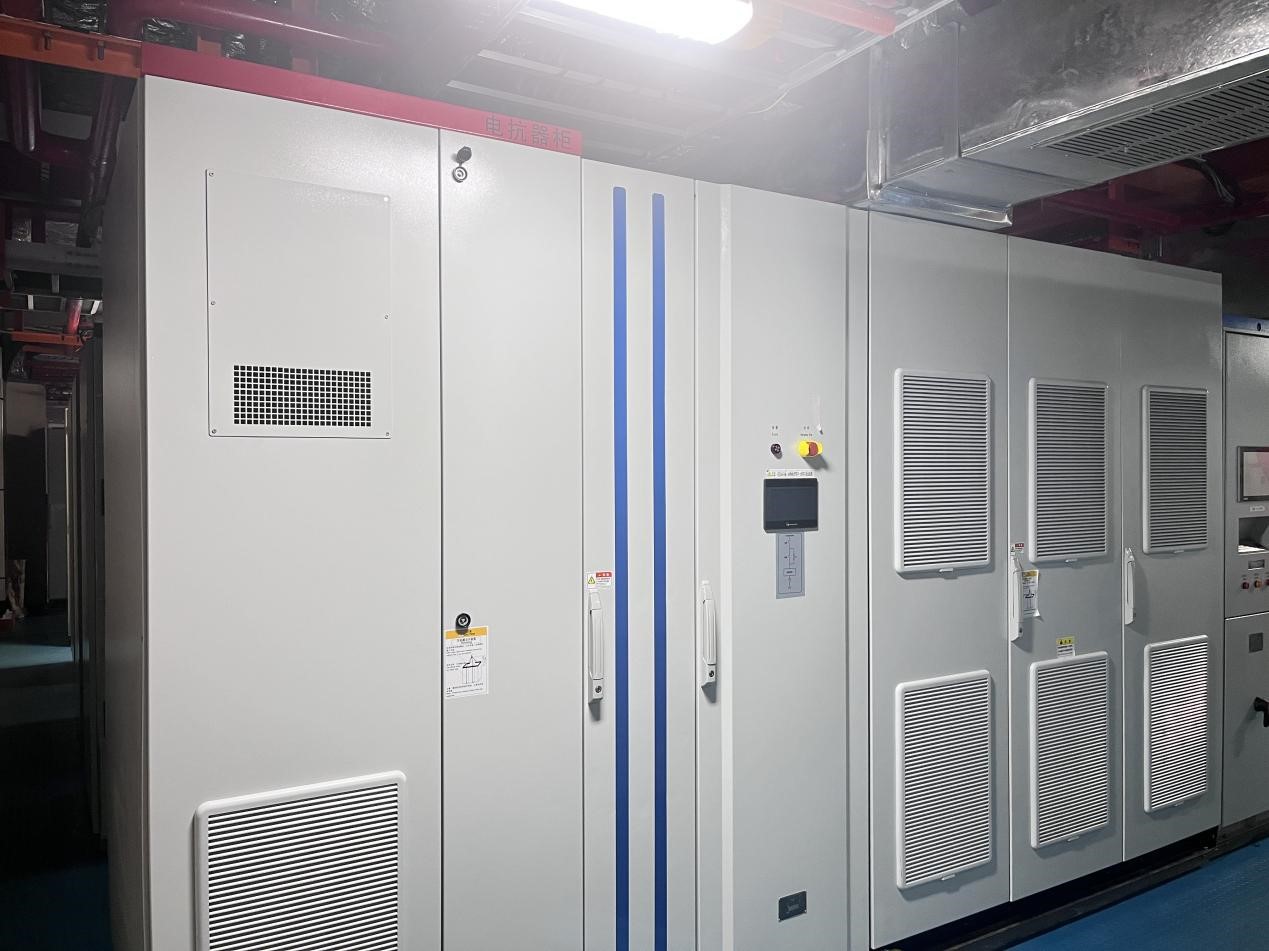

1、海南文昌海上采油平台

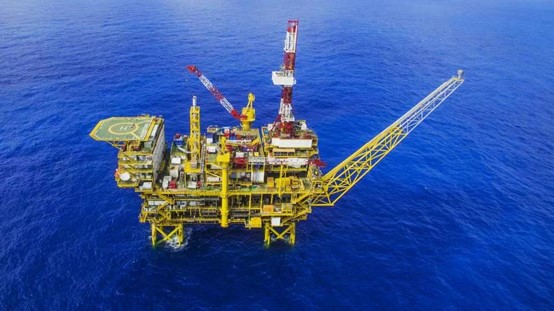

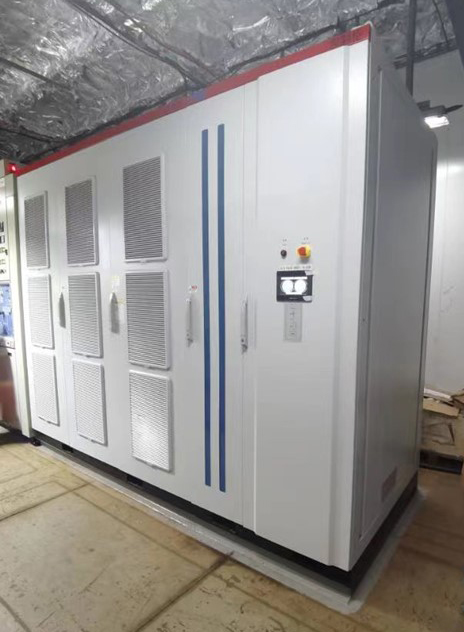

2、渤海蓬莱19-3WHPH平台

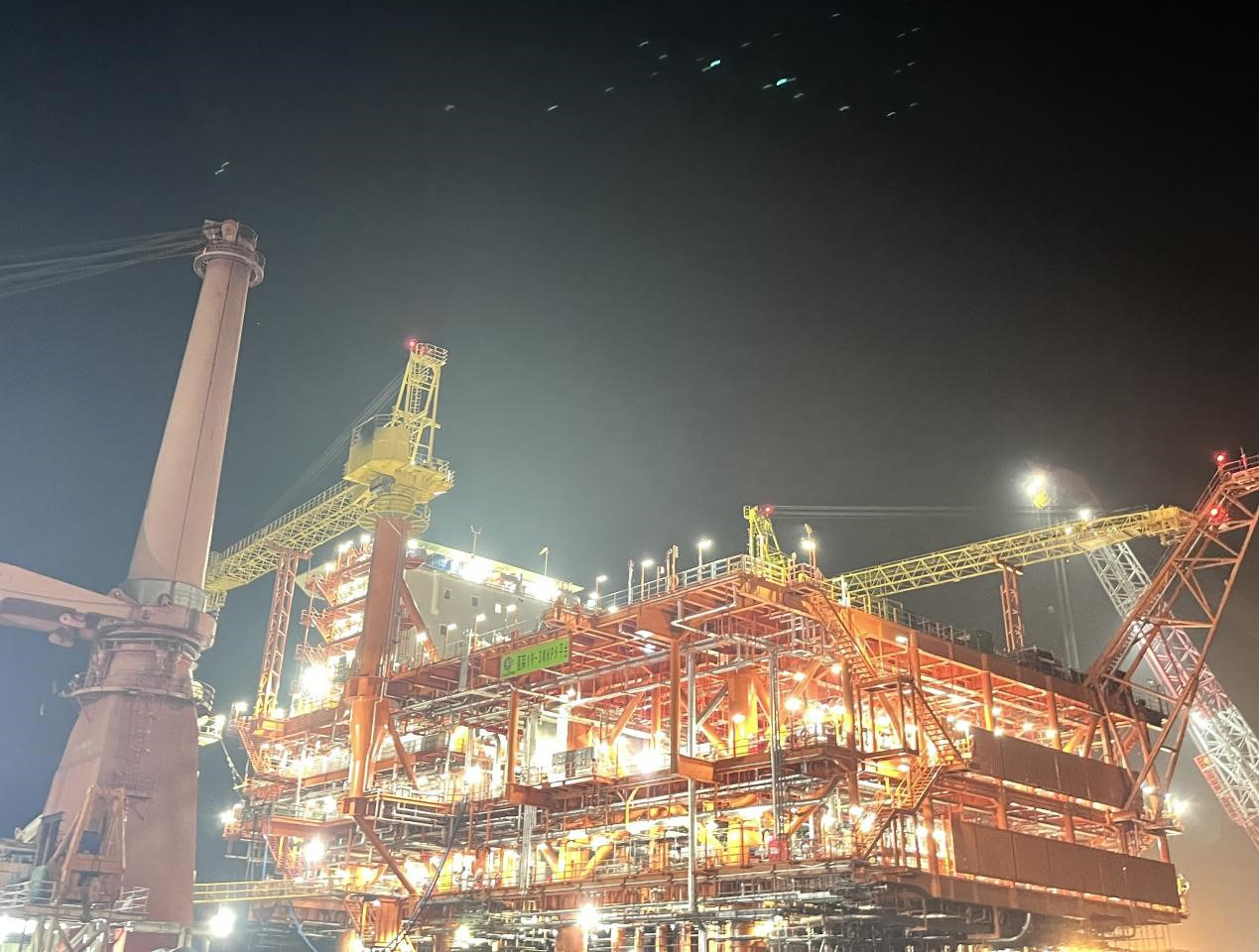

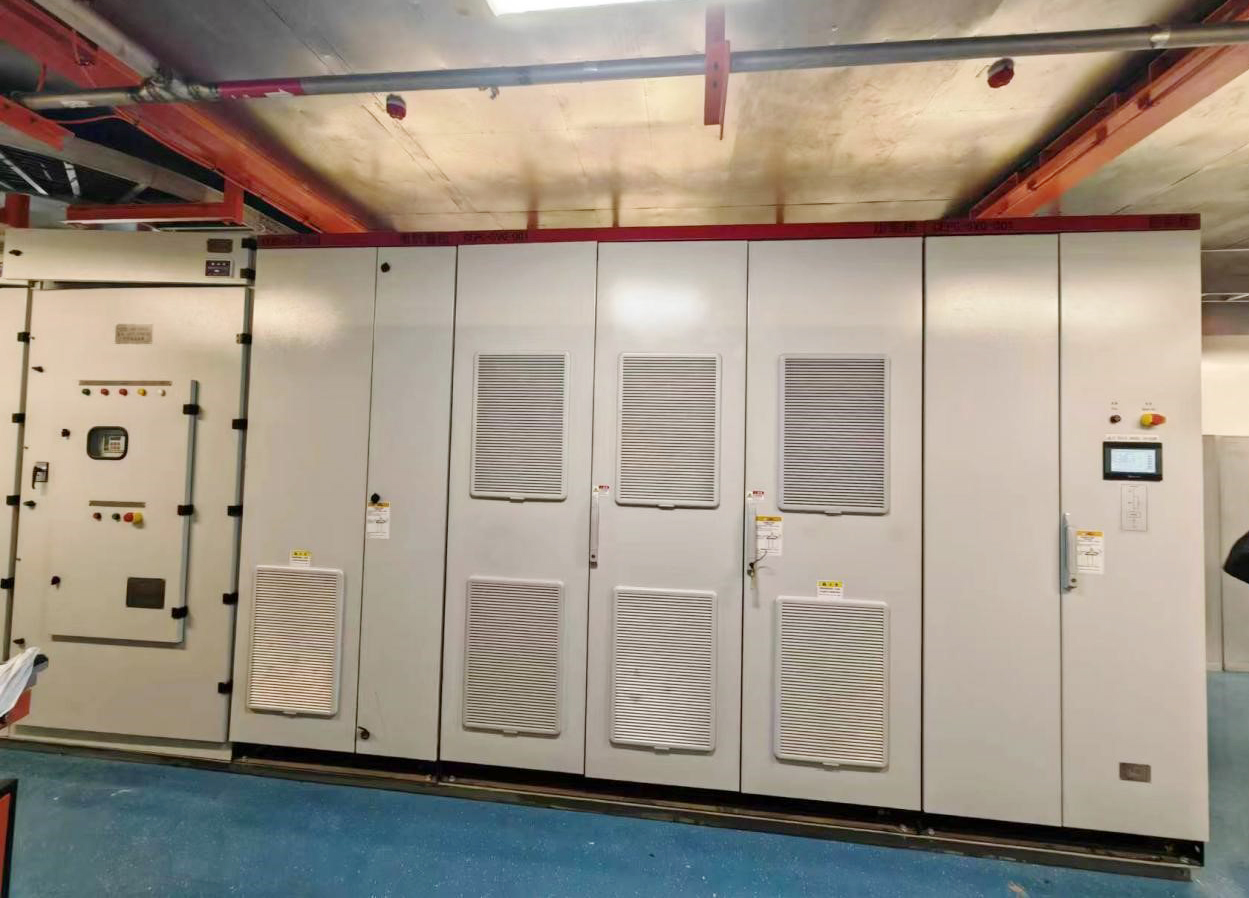

3、渤海自立号

bandao sports深耕电力电子行业数十年，重点打造了“少用电、用好电、防爆电、再生电、存储电”五电解决方案，可为电力、工业及基础设施领域的客户提供覆盖全价值链、全生命周期的服务。

“用好电”即通过治理使电网无污染。是通过高压动态无功补偿装置SVG，可稳定为电网提供无功电流，从而保证电网安全运行。

bandao sportsSVG历经十几年的研发，不断根据现场和用户需求更新改进设计，持续降本增效措施、多产品优势技术融合应用等手段，引领行业产品不断迭代，同时依托技术积累，可根据行业应用特点进行专项开发，满足细分市场的特定需求，为各行业的电能质量治理贡献力量。十年磨一剑，从学习到超越，bandao sports助力中国海洋装备制造的整体实力不断提升！
