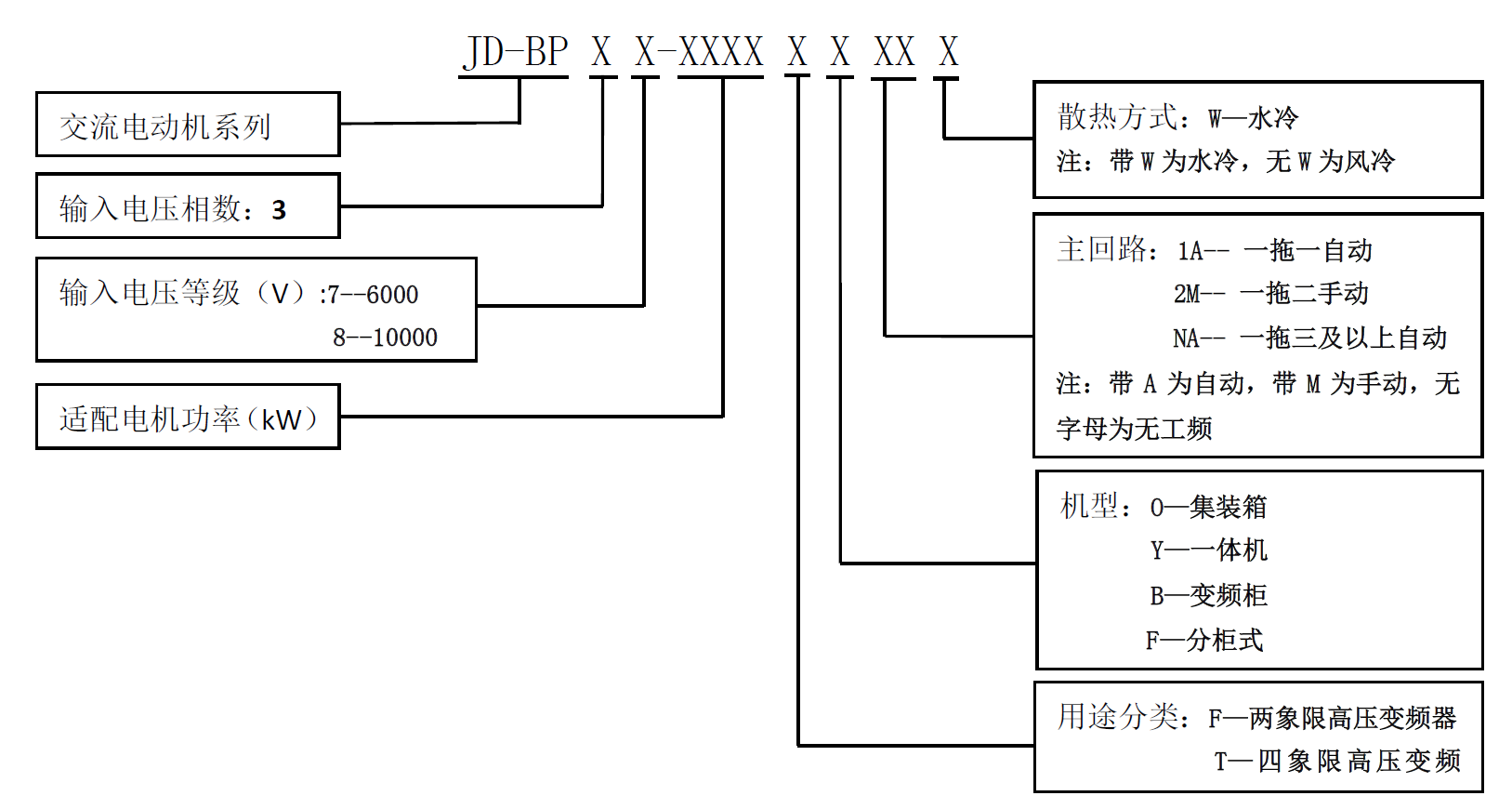

大功率高压变频器

bandao sports水冷大功率高压变频器以高可靠性设计为设计原则,采用水冷散热方式,具有噪音小、效率高、环境适应性更强等特点

1、功率单元柜
主要器件:功率单元(内含HV-IGBT)、电流传感器、水冷管道
主要功能:通过对HV-IGBT进行控制,实现变频调速功能以及单元自动旁路功能;基于载波移相技术,功率单元串联输出完美的正弦波;管道内置冷却介质,在循环泵的驱动下将单元内部热量运送至散热器。

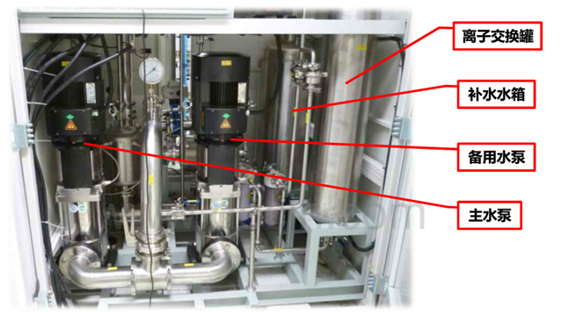

2、水冷柜


主要功能:主循环泵促进冷却介质在空气散热器、功率器件之间往复循环,达到散热效果;循环管路设有高位水箱作为稳压缓冲装置,为系统保持恒压并能吸收系统中冷却介质的体积变化,保证整个系统的正常运行。

主要器件:主循环泵、过滤器、循环管路、空气散热器

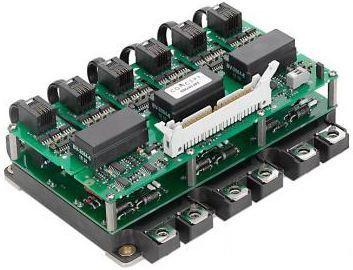

3、CONCEPT驱动电路和母排设计



可靠性更高、功率密度更高、电压尖峰更低
4、典型负载:
高炉鼓风机、制氧压缩机、锅炉引风机、烧结主抽风机、风机、水泵类负载
